Description
Dynamiczny blok drzwi bez atrybutów (szpilka na osi bez wymiarów).
Właściwości bloku:
– możliwość zmiany wielkości otworu drzwi,
– automatyczne wycinanie otworu w ścianie,
– możliwość zmiany szerokości ramy drzwi w zakresie 3-20cm,
– możliwość dostosowania do grubości ściany w zakresie 5-100cm,
– zmiana kierunku prawe / lewe,
– zmiana strony otwarcia względem ściany.

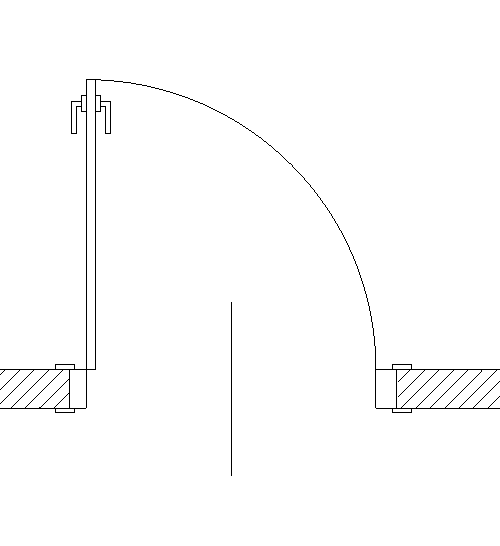

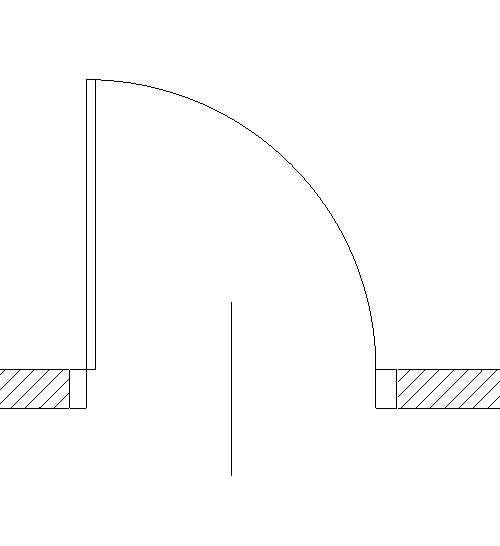

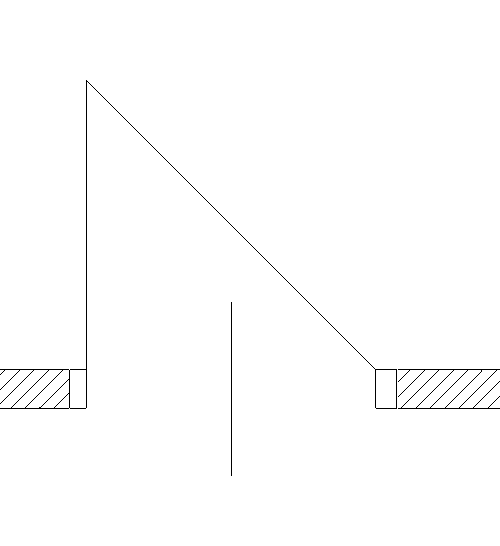

Trzy tryby reprezentacji: koncepcja, budowlany, wykonawczy.
UWAGA: blok po zmianie kierunku prawe/lewe niepoprawnie zmienia wielkość drzwi oraz szerokość węgarków. Należy najpierw dostosować wielkość drzwi a następnie dostosować kierunek ich otwarcia. W przypadku, kiedy blok wyświetla się niepoprawnie lub zmiana parametrów nie powoduje odpowiedniego przekształcenia bloku, wówczas należy zresetować blok lub wstawić go ponownie.
